好一陣子沒有洗電路板, 要從頭開始又發現沒有適合的設備,
製程參數(曝光時間, 燈光距離等)每次都不一樣, 而且變化很大,
前幾個星期為了做一片簡單的板子又翻箱倒櫃了一番,
洗出的結果來也不盡人意, 因此這幾個星期便開始張羅材料,
要來改善製作設備.


第一個要解決的問題就是曝光設備.

因為沒打算要洗雙面板, 條件要求就簡單多了,
只要曝光均勻, 距離固定就行了,
網路上有人用 UV LED, 想到 UV 就覺得眼睛不太舒服了,
老人家眼睛要好好保養, 安全最重要, 曝光時間多一點也還好吧,
剛好可以利用這段曝光時間準備後續的器材

考量到製作的簡易性, 和材料的取得容易性, 日光燈是最好的選擇,

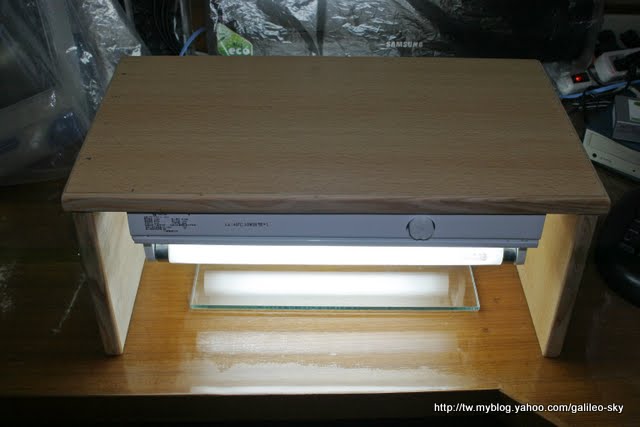

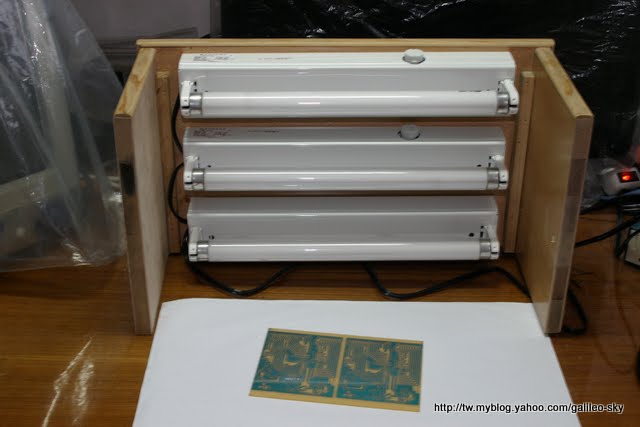

到大賣場買來三支 10 W 的白光日光燈和燈座, 請老爸用夾板餘料幫忙做個 ㄇ 字型的凳子,
把燈座固定上去, 電線接好,   Ta~Da~~! 一個簡易型的曝光機就完成了
定時裝置呢?  免啦! 廚房煮菜用的定時器就很好用了, 差個幾秒鐘天不會塌下來的






到玻璃行切兩片厚度 5mm 的玻璃片,
PCB 和 透明稿就三明治 (sandwitched) 在兩片坡片間,
減少PCB 和 透明稿之間的空隙




構造簡單, 好做, 也很好用.

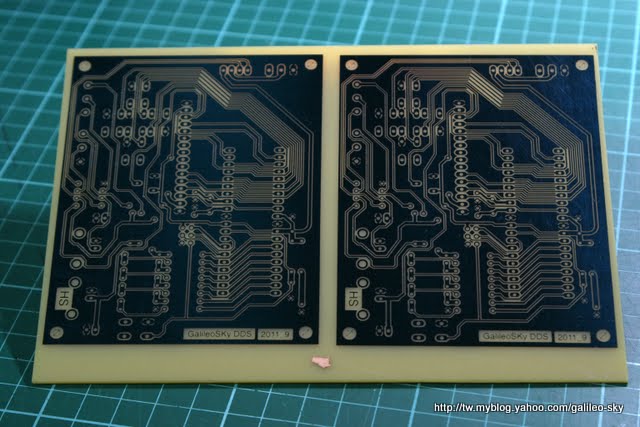

這是上周末洗出來的版子,
這次大膽用比較細的線 (16 mil ?, 不太記得了),
layout 是用 laser printer 印在半透明的描圖紙上, 這次碳粉很足,
線條印出來又黑又紮實, 曝光 13.5 min 剛剛好.

對啦! 描圖紙到美術材料行買比較便宜喔, 記得是一張  NTD$ 2,
我曾在 金x子看到一張要  NTD$10 耶!!
果然整片板子曝光均勻, 每一條線都很紮實
當然, 這次不僅曝光條件改善了,
蝕刻也改用專用的加溫蝕刻槽, 還加上泡泡浴,
所以整體來說, 洗出來的板子比以前的好很多了!
