颱風天, 剛好可以在家把自製的 Arduino 網路模組做好,
其實已經弄了有將近一個月了, 從畫電路圖到PCB layout, 洗了兩版 PCB,
因為第一版忘了那個 RJ-45 的 footprint 是借用別個型號的, 跟現在用的不一樣
,先焊好了一片, 把軟體小小改了一下就燒進去看看, 不過這次只是用 arduino 的主板,
並不是用 arduino 的軟體寫法, 所以是直接用 ISP 燒進去的, 而不是用 arduino 的 bootloader,
其實要改成用 arduino 的寫法也沒啥難的, 也是小小改一下就行了, 就是懶了一點, 而且想要趕快看到結果.
用 PC 傳了一些 UDP 和 HTTP packets, 一切正常, 讚的啦!
直接以 daughter board 方式疊在 arduino 主板上, 很方便!

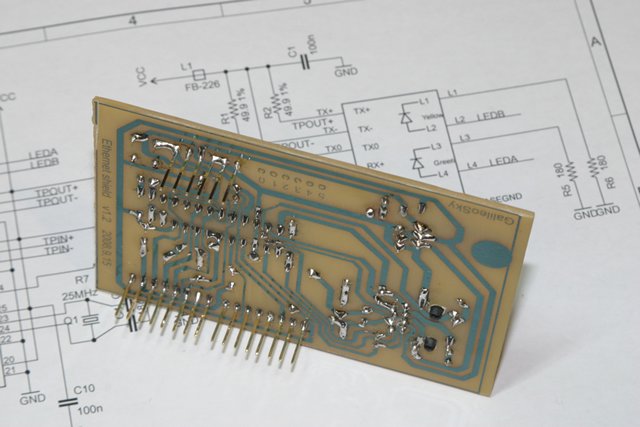

用長腳的排針, 要長一點, 因為是洗成單面電路板, 所以一樣是焊在背面, 所以要留點長度來上焊錫,
這一次的 PCB 曝光和顯影時間抓得恰到好處, 這可是付了一些學費才抓到訣竅的, 蝕刻也沒把銅線吃得變細,
連那些很細的線和文字都清清楚楚, 完全沒有被吃掉, 也沒有残銅留在上面, 對我來說, 可說是一次完美的製作

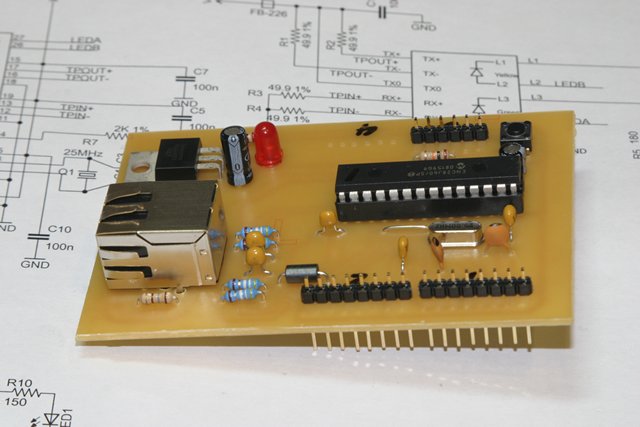

這是零件面, 因為很少自己 做 PCB layout, 這種工作需要經驗累積才能做得漂亮, 走線走得好,
這片板共有三條跳線(其實可以只跳兩條就行了), 另外兩條在 IC 座底下, 藏起來遮羞.
